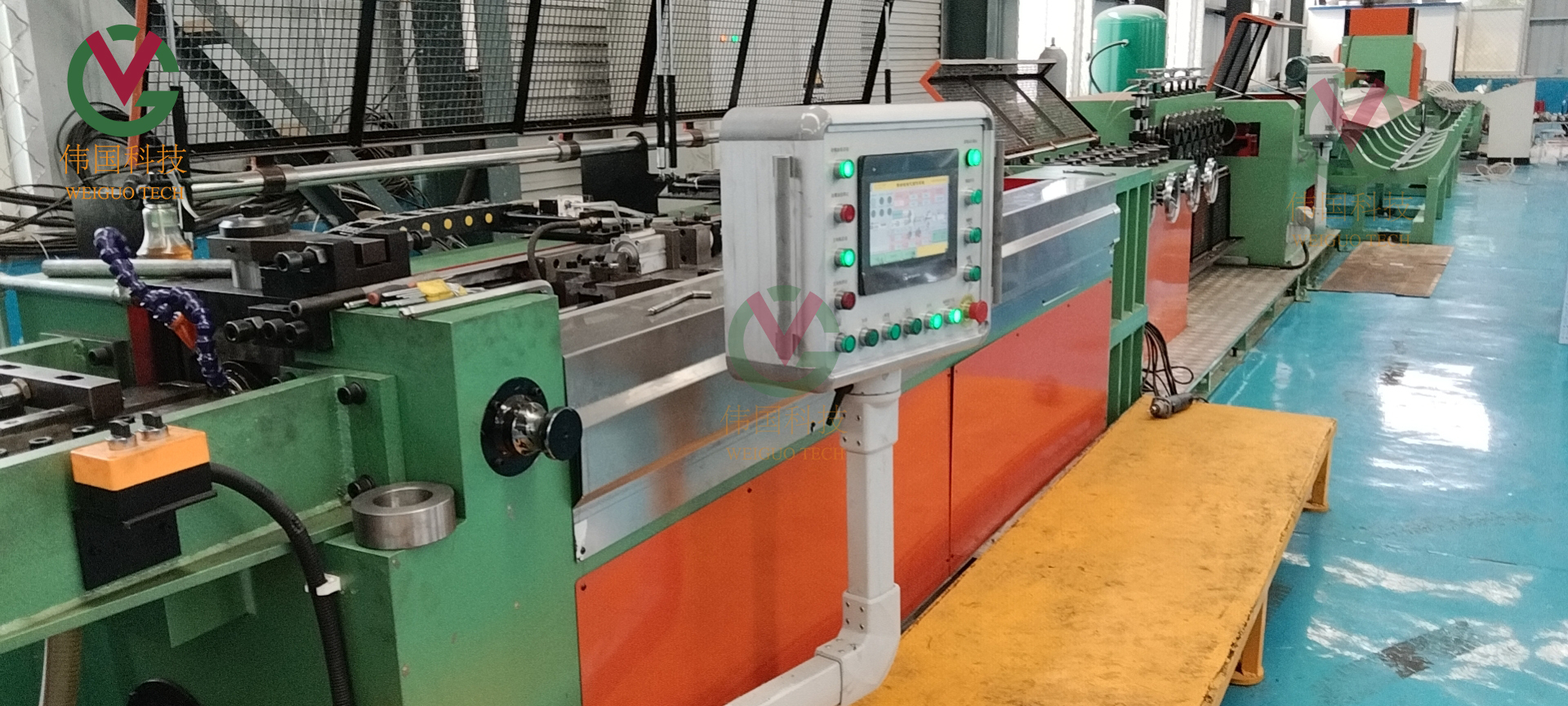

聯合拉拔機組是高精度、高效率，金屬棒管線材專業加工設備。本機組具有：開卷、初矯直、拉拔、精矯直、定尺切斷、送料、拋光或壓光再矯直、成品收集等功能。多道工序于一體的全自動化加工設備，并可加工多種異型材料，如六角型、方型、扁方型、圓型及其它多種型材。

公司擁有常年制造機械的專業技術和電氣電子工程師的精妙設計，并利用最新的電子機械工學研發出合理的獨創(chuàng )的構造。聯合拉拔機的各個部分也是可以進行多項選擇的。

我們設備按照圓棒成品的規格劃分總共有5種型號，

3-8

4-12

8-25

15-30

20-40

圓、六角、方、異形都可以拉拔。

放卷機\開卷機

是為了方便將線材\盤圓 的前端取出后將其插入預備矯直部的裝置。

預矯直

預備矯直是將線材進行粗矯直后送入擠壓模的裝置。為了使拉線后的線材更加安定，而將線材在拉伸前除去其自身的應力。

拉拔主機

通過凸輪轉動帶動拉拔小車往復運動，實現材料連續拉拔。根據材料的大小選擇相應的模具和鉗口。根據不同的材料確定拉伸工藝。

精矯直

精矯直機由長度速度測量輪、水平矯直組及立式矯直組組成。水平矯直組及立式矯直組單獨動力。長度、速度測量輪氣動壓緊

數控液壓剪切

數控液壓剪切機是一臺定長、速度跟隨、液壓剪切設備。

導管箱

剪切完的材料自動送向拋光機或者兩輥矯直機。

拋光機

拋光機由機架、可調拋盤、固定拋盤、矯直筒、刀片及拋光油箱等組成，2對（4枚）拋光盤對金屬棒進行表面研磨，7個管嘴對金屬棒進行矯直，可以使金屬棒變得更加光亮，筆直。

兩輥矯直壓光機

具有調直及壓光功能，由上下兩個凸凹輥對金屬棒進行表面研磨及矯直。特征是滾筒的加壓量是可以自動調節的，可以再度提高金屬棒的直度。佛冶機械生產的立式兩輥機是別人模仿不來的。

收料架

使從聯合拉拔機生產出來的金屬棒聚集在一起的裝置。我公司為了避免金屬棒在此處產生劃痕而下了很多工夫，譬如使用螺旋下料方式。

電柜

聯合拉拔機是多功能全自動化的生產線。采用西門子的PLC，控制分為拉拔主控柜（控制開料、拉拔前預矯直、拉拔、中間矯直、切斷（液壓動力）、夾送等）及立式兩輥機主控柜，

操作臺（站）點分布：拉拔、切斷、立式兩輥機。各點均有急停按鈕。各設備間互相連鎖。本生產線具有手動、自動及暫停三種運行方式?？刂齐妷簽?span style="font-family: Arial, sans-serif;">DC24V.
