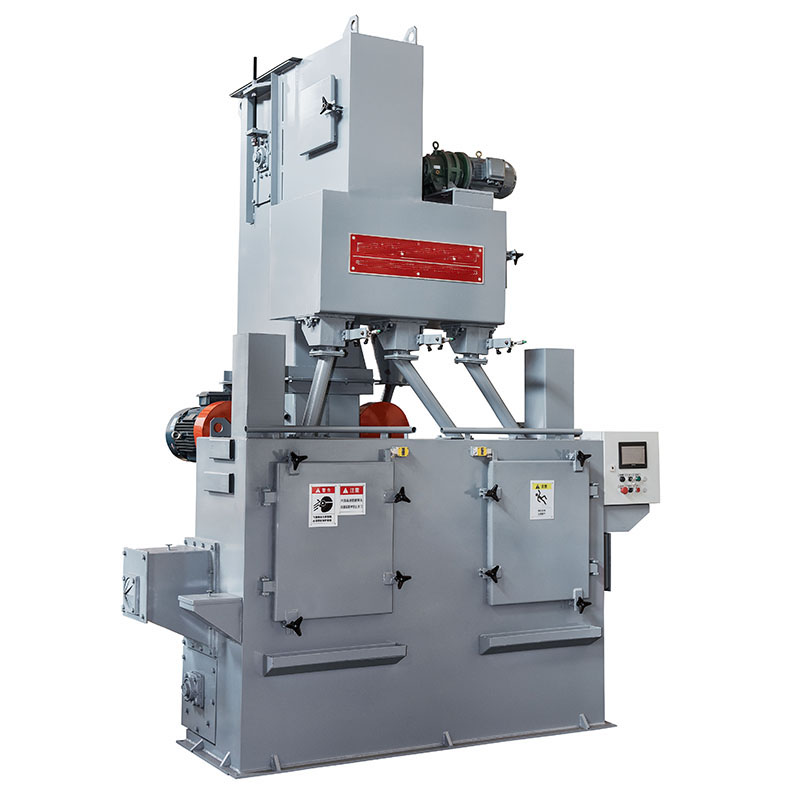

棒材單根通過式拋丸機

產品簡介:本機是清理圓鋼棒材的專用設備,利用拋丸工藝清除圓鋼棒材表面氧化皮,工件經拋丸清理后其全部表面除銹等級達到Sa2.5級,相比酸洗處理方式,具有經濟、環保、高效特點。

詳細介紹

技術參數

棒材專用拋丸清理機

圓鋼拋丸機 棒材拋丸機 噴砂機 單根通過式



一、設備用途


本機是清理圓鋼棒材的專用設備,利用拋丸工藝清除圓鋼棒材表面氧化皮,工件經拋丸清理后其全部表面除銹等級達到Sa2.5級,相比酸洗處理方式,具有經濟、環保、高效特點。

設備采用獨特的內置拋丸器,大大提高了設備的生產能力。合理的拋丸器布置方式,使得線材的內外表面均能得到彈丸的有效打擊。整機PLC控制,全自動化操作方便可靠



二. 主要技術指標(驗收考核標準)

1.棒材規格:

A.鋼種:鎳基合金鋼、合金工具鋼、合金結構鋼、碳素工具鋼、碳素結構鋼、高速工具鋼、彈簧鋼、軸承鋼、不銹鋼,

B.圓鋼直徑直徑:Φ15~Φ80mm,


C:拋丸后的線材適用設備:鏈式冷拔機(單鏈,雙鏈,多根)



2、處理后的表面質量要求:

1.表面粗糙度:Ra≤12.5;以GB6060.5-88《拋噴丸、噴砂、表面粗糙度比較樣塊》為準。拋丸后料表面不允許產生新傷。

2.噪音:噪音:≤85dB(按離開設備1m處為基準), 噪音應符合《工業企業噪聲控制設計規范》GBJ8F-85

3..粉塵達到環保標準,室內粉塵排放:≤10mg/m3

4.密封性好。



三、設備組成

1.自動上下料系統

2.拋丸清理系統

3.環保系統

4.氣動控制系統

5.電氣控制系統



四、拋丸工藝及工作原理

1.拋丸工作原理

 根據線材特征,本機采用4臺高效內置拋丸器安裝在室體內部,并以78米/秒的彈丸拋射速度對線材進行拋丸清理。該機還通過丸渣分離系統、高強

度耐高溫皮帶提升機、兩級長纖維聚脂濾筒凈化除塵系統(慣性+濾筒)、自動+手動人機界面電控系統,使工件達到高效自動拋丸清理的要求。

2.彈丸循環順序:

彈丸儲存    →    流量控制  →     拋丸清理

↑                                                ↓

(再循環)儲丸斗←丸渣分離器←斗式提升機垂直提升

3.粉塵處理順序:

拋丸室/分離器粉塵→慣性沉降室→濾筒除塵器→排入大氣



技術參數


型號ZHBC-1ZHBC-2
棒材截面直徑Φ15~Φ60mmΦ50~Φ100mm
處理速度Max40m/minMax30m/min
中心高1175mm1175mm
拋丸器數量34
拋丸器功率15-18.5KW18.5KW
投射鋼丸0.2-1.0mm0.2-1.0mm
總功率6591
